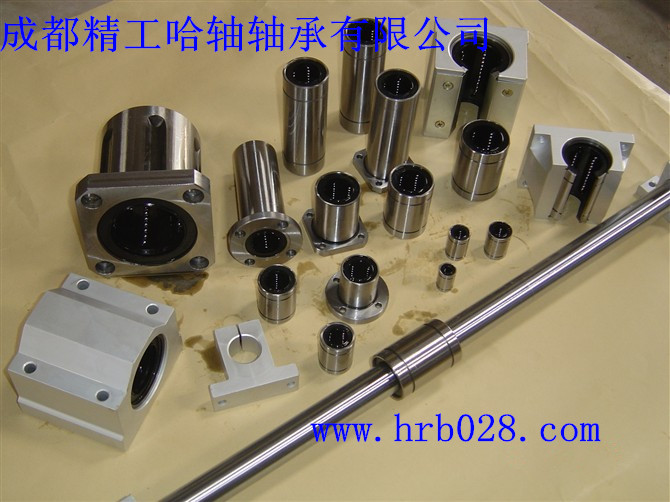

直線軸承特點及技術資料
直線軸承是一種以低成本生產的直線運動系統，用于無限行程與圓柱軸配合使用。由于承載球與軸呈點接觸，故使用載荷小。鋼球以極小的磨擦阻力旋轉，從而能獲得高精度的平穩運動。
直線軸承廣泛用于電子設備，拉力試驗機及數字化三維坐標測量設備等精密設備，以及多軸機床、沖床、工具磨床、自動氣割機、打印機、卡片分選機、食品包裝機等工業機械的滑動部件。
.潤滑與磨擦
.脂潤滑
直線軸承內部注入防蝕油，若用油脂潤滑時，先用煤油或有機溶濟清除防蝕油，風干后再添加潤滑脂。
建議使用粘性標記為N0.2的鋰皂潤滑脂.
.油潤滑
若用油潤滑時,不必清除防蝕油,根據溫度變化可選用ISO粘度等級VG15-100的潤滑油.
軸潤滑可從供油管給沒,或從外軸承座上的油孔給油。由于密封圈會刮掉潤滑油，油潤滑不適用無孔的帶密封圈軸承。
.磨擦系數
從圖5可知，運動磨擦系數范圍0.001-0.004。由于磨擦引起的能量損失很小。運動速度小于60m/min時，溫度影響可以忽略不計。磨擦力可由下面等式得出：
F=ц.·P+fs
F：磨擦力（Ｎ）?。好芊庾枇Γǎ病担危?/span>
Ｐ：外載（Ｎ） ц：磨擦系數
.安裝
.配合間隙
建議與軸承座內孔和光軸直徑使用的配合公差。
通常，軸承是不能加預載的，但高精度、輕預載可以加到軸承上，然而，負的直徑公差不應超過表中數據。
軸承箱和軸與軸承的配合間隙．
軸承箱的安裝
.標準型
用卡環和固定板安裝軸承箱的幾種方法。
用定位螺釘安裝軸承會引起軸承外套變形，應盡量避免。
.法蘭型
安裝法蘭型直線軸承時，與之配合的軸承箱內孔表面精度須精確。
.可調整型（小開口型）
軸承上和軸承箱上的開口相垂直，就能得到圓周方向上均勻的預載。
.大開口型
如果與合適的軸承座配合使用，大開口軸承也可以進行間隙調整，甚至可以加輕預載。
.安裝時注意事項
將直線軸承裝入軸承座時，應使用輔助工作，避免直接敲擊端面或密封圈，應使用軸承均勻?qū)?，用緩沖板，借助輕輕地敲擊裝入
將光軸穿入直線軸承，必須將軸和軸承的中心線成一直線。若軸傾斜插入，滾珠可能會脫落，或造成保持架變型，而對直線軸承造成損壞
外加載荷應該平均分配在整個軸承上，尤其是承受瞬間載荷時，應使用兩個或更多的軸承。直線軸承不承受旋轉載荷，否則可以導致意外事故。
直線軸承通過保持架和球溝道來調整軸承與LM軸的線性關系。外套筒采用高碳鉻軸承鋼材料，熱處理后內外圓經磨削加工。
互換性
精工哈軸的直線軸承的尺寸是標準化的，完全可以互換。為了保證裝配精度，直線軸外圓采用磨削加工。
剛性外套
經硬化處理和精密磨削的軸承鋼外套，可以直接嵌入滾針軸承裝配。
高精度保持架
整體式的保持架有4到6個滾珠回路，為滾珠的滾動和軸承的平穩運動提供精確的導向。

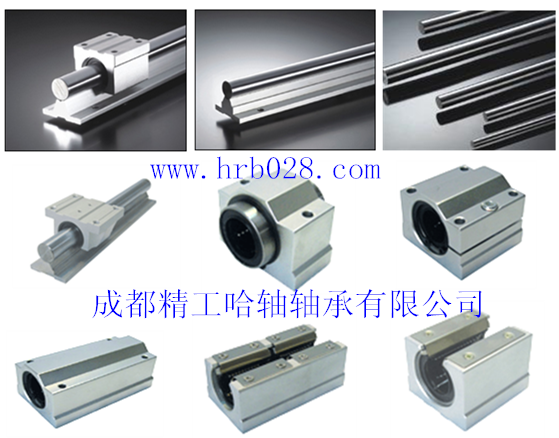

LM箱式單元
SC型LM箱式單元,由輕鋁箱體和LM型直線軸承組成，可通過螺栓聯接方便地完成裝配。 可通過調整滾珠回路與載荷方向的相對位置來延長使用壽命。
應用
成都精工哈軸軸承有限公司的直線軸承廣泛應用于精密裝備和用于大批生產的直線運動系統。前者如計算機及其外設、測量?jī)x器、自動記錄儀和三維測量裝置；后者如多軸鉆床、沖床、工具磨床、自動氣割機、打印機，卡片分揀機，食品包裝機等。
